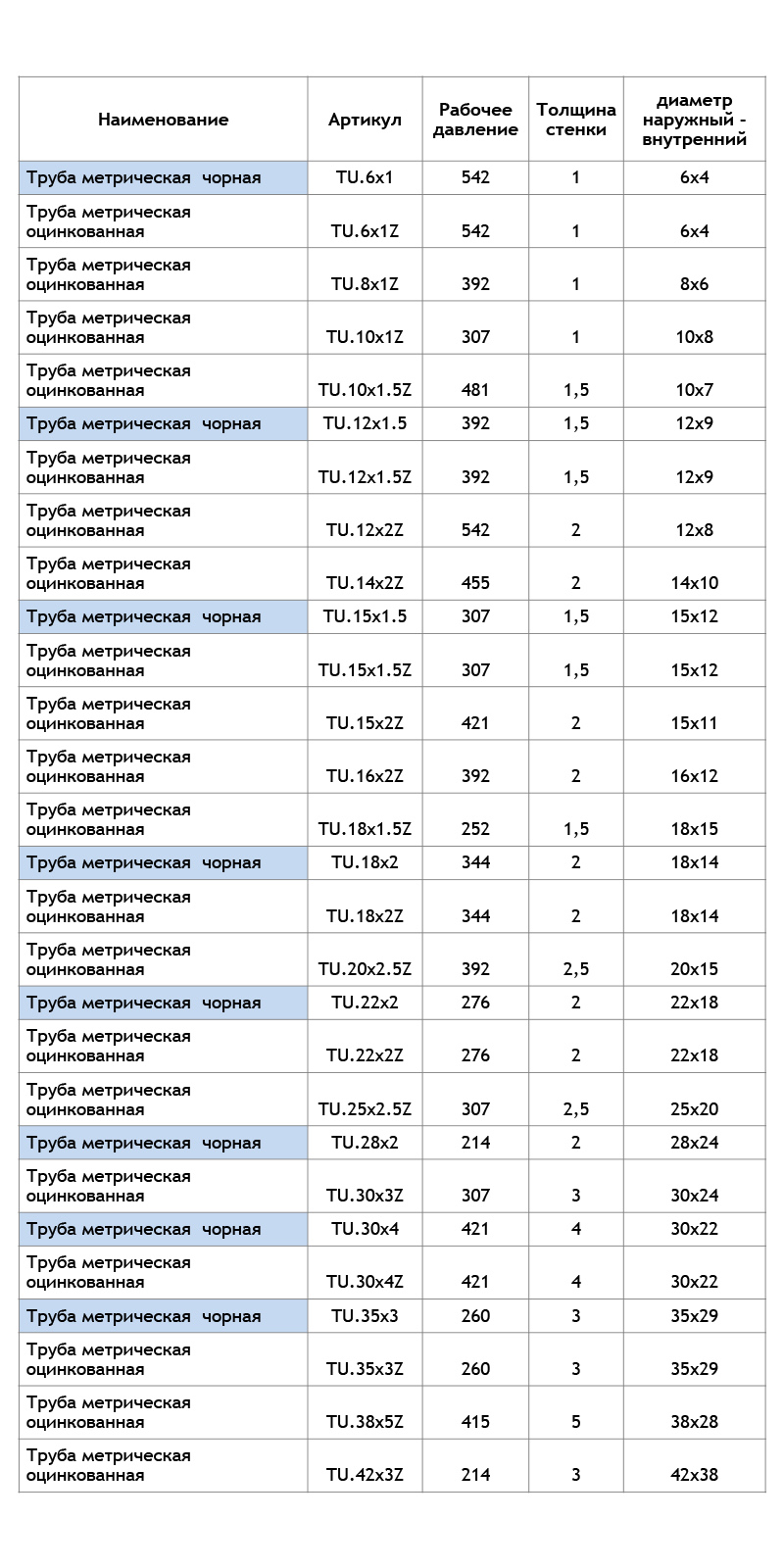

ООО «ГИДРАВЛИК-ЦЕНТР» предлагает прецизионные, бесшовные, метрические, стальные трубы для гидравлики DIN 2413/ST37.4.

Высокий предел прочности труб повышает допустимое рабочее давление и уменьшает толщину стенки, что ведет к уменьшению массы трубопровода.  Компания рекомендует использовать холоднотянутые трубы из-за их высокого качества (точность размеров и формы), а также по причине высокой чистоты внутренней и внешней поверхностей (отсутствие окалины). Для сравнения, процесс производства труб горячим прокатом всегда будет оставлять окалину внутри и снаружи трубы.

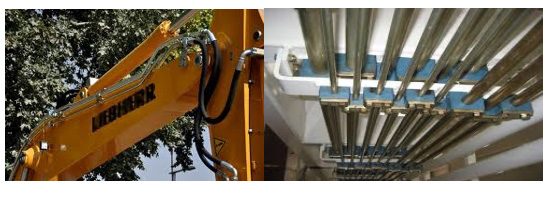

Трубы для гидравлики используются для создания трубопроводов с высокими рабочими характеристиками, например гидравлических линий.

Трубы реализуется с фосфатированной и промасленной поверхностью или с гальваническим покрытием (оцинкованные, желтое хромирование)

Выбор подходящего внутреннего диаметра трубы.
Здесь предлагается несколько простых способов выбора оптимального внутреннего диаметра трубы. Расход масла зависит от скорости потока масла и внутреннего диаметра трубопровода. При малом диаметре увеличивается скорость потока, что ведет к увеличению внутреннего жидкостного трения или, соответственно, трения масла о стенки трубы, поэтому при турбулентных потоках не исключаются отчасти большие производственные потери в результате образования тепла.
Расход=скорость потока масла x площадь сечения (Q=VxA)

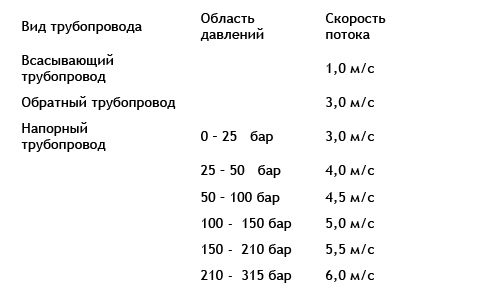

Мы  рекомендуем следующие ориентировочные значения скорости потока в гидросистемах:

Расход Q и внутренний диаметр d можно вычислить по следующим формулам:

где Q – расход в л/мин
V -  скорость потока масла в м/с
d  -  внутренний диаметр трубы в мм
Внутренний диаметр вычисляется по следующей формуле:
Пример:
Дана гидросистема с номинальным давлением 150 бар и производительностью насоса 220 л/мин. В таблице приводится скорость потока масла V=5,0 м/с. При постановке в формулу получается следующее:
Следовательно, необходимо выбрать трубу с внутренним диаметром 30 мм.
Эта информация поможет Вам правильно выбрать гидравлические трубы для Вашей системы. В любом случае, мы рекомендуем по данным вопросам обращаться к специалистам нашей компании, которые помогут Вам не только в выборе труб, но и в подборе необходимых соединений для правильного функционирования гидросистемы. Монтаж гидравлической трубы на несущие поверхности выполняется с помощью специальных зажимов и креплений в соответствии требованиям стандарта DIN 3015.

Крепления для труб

ООО "ГИДРАВЛИК-ЦЕНТР" предлагает широкий ассортимент креплений для труб торговой марки PI.EFFE.CI. (Италия) www.pieffeci.com.

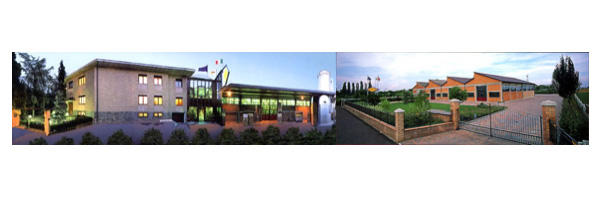

Предприятие было основано более в 1973 году и специализируется только на изготовлении и продаже ЗАЖИМОВ ДЛЯ КРЕПЛЕНИЯ ТРУБ (Трубы Fitting Clamps). Завод расположен в городе Парма (Италия).

Практичная сборка, различные комбинации, широкий ассортимент и низкие затраты сборки – основные качества продукции компании PI.EFFE.CI. Креплений для труб торговой марки PI.EFFE.CI. необходимы практически во всех отраслях промышленности. В гидравлических системах зажимы PI.EFFE.CI. снижают уровень шума и вибрацию.

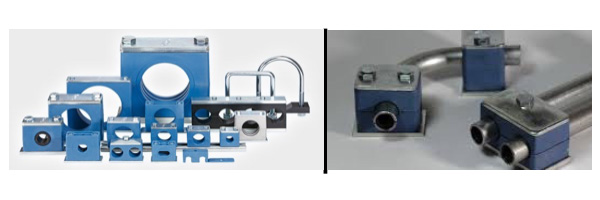

Крепления для труб представлены в различных сериях и комбинациях. В наличии следующие серии: «Стандарт», «Усиленная», «Супер усиленная», «П-образная круглая», «П-образная квадратная».

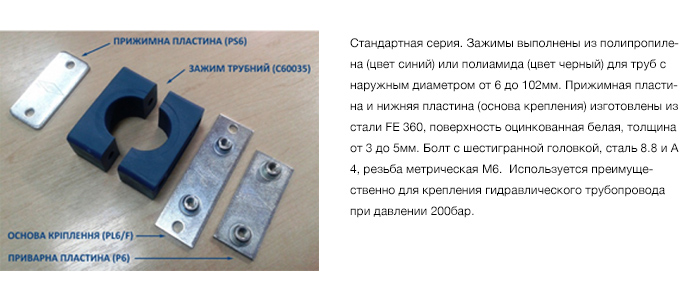

Серия «Стандарт»

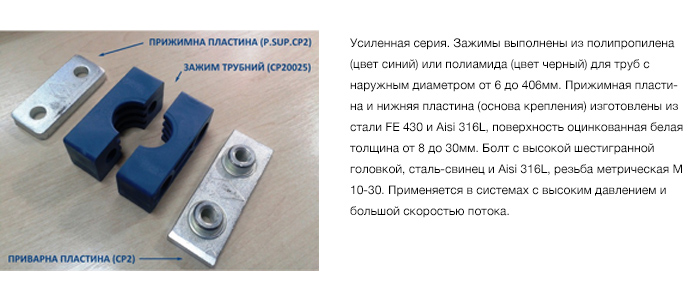

Серия «Усиленная»

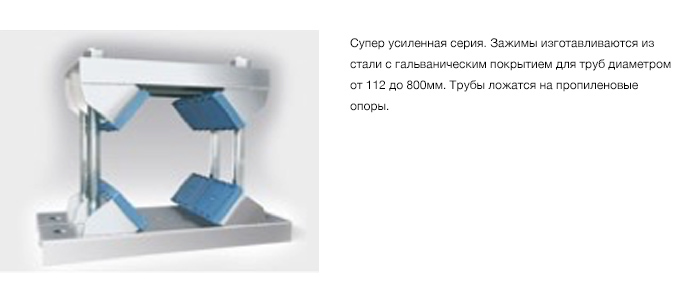

Серия «Супер усиленная»

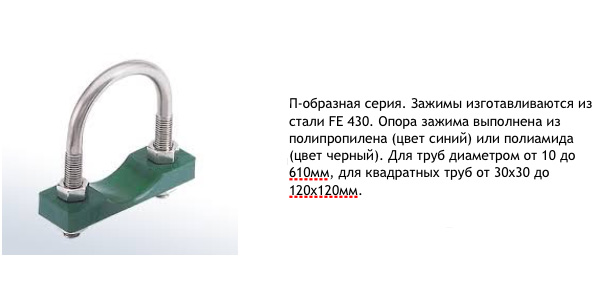

Серия «П-образная круглая/квадратная»

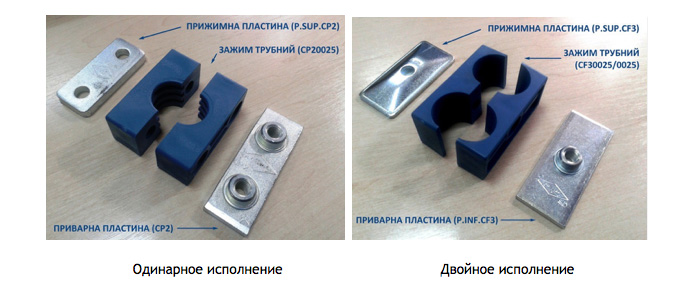

Серии «Стандарт» и «Усиленная» выпускаются в одинарном и двойном исполнении.

В зависимости от вида основы крепления возможны комбинации с приваронй пластиной, с удлиненной пластиной для внешней фиксации, с мостовой пластиной и с рельсовой направляющей.

Предлагаемые зажимы по DIN 3015 обеспечивают быстрый и легкий монтаж труб, шлангов, электрического кабеля, и других деталей конструкций. Зажимы не подвержены коррозии, поскольку изготавливаются из полипропилена и полиамида.
